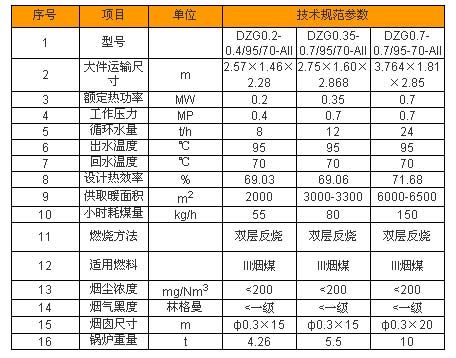

DZG型臥式快裝水管手燒熱水采暖鍋爐是一種單鍋筒縱置式快裝強迫循環熱水鍋爐。本體由鍋筒集箱、水冷壁管、對流管束等主要部件組成。這種熱水鍋爐采用雙層爐排結構，爐膛在鍋筒前部下方，水冷爐排將爐膛分為預燃室（或稱為風室）和燃燒室兩部分。燃燒室底部為固定爐排，上部為水冷翻燒爐排，兩側布置有水冷壁，左右集箱與水冷爐排前集箱布置有兩根再循環管，以便突然停電時鍋爐由強近循環轉入自然循環。爐膛前后墻與爐膛兩側水冷壁外砌粘土耐火磚，外用蛭石磚保溫，配有引風機機械通風。該熱水鍋爐燃料自上爐門投入反燒爐排上，進入爐膛燃燒所生成的煙氣，由爐膛出口進入對流管束后經煙道、引風機、煙囪排入大氣，燃燒后形成的爐渣由爐門排出。
